Painel QGBT e Quadro CCM para Instalações Industriais
Em poucas palavrasQGBT e CCM são os dois painéis que quase toda fábrica tem. O QGBT recebe a energia que chega da rua e reparte para os setores. O CCM é o que liga e desliga os motores. Confundir os dois na hora de comprar é o erro mais comum, e sai caro depois.
O painel QGBT e o quadro CCM resolvem problemas diferentes na mesma planta. O QGBT recebe a energia do transformador ou da subestação e a distribui para os grandes circuitos; o CCM concentra as partidas dos motores, normalmente em gavetas extraíveis, para que uma carga possa ser mantida sem desligar o painel inteiro.
QGBT e CCM são os dois painéis que a maioria das plantas tem e são frequentemente confundidos na hora de comprar. O quadro geral de baixa tensão distribui energia a partir da entrada; o centro de controle de motores aciona e protege cargas rotativas. Eles resolvem problemas diferentes e erram de formas diferentes quando mal especificados.
A Maxtec projeta e monta os dois, com barramento dimensionado para a corrente nominal e para a corrente de curto-circuito do ponto de instalação, e com a documentação que a sua auditoria vai pedir.
Quando a planta precisa de painel QGBT e quadro CCM
A pergunta certa não é qual dos dois é melhor, e sim o que a planta precisa resolver em cada ponto da instalação. Uma fábrica típica tem os dois: um QGBT na entrada e um ou mais CCMs perto dos conjuntos de motores. Quem compra errado normalmente não errou de painel, errou de ponto, e descobre isso quando a manutenção de um motor exige desligar um painel que alimenta a linha inteira.
O QGBT recebe a alimentação da subestação ou do transformador e distribui para os circuitos da planta. Ele é dimensionado por corrente total, por seletividade das proteções e pela capacidade de suportar o curto-circuito que a rede consegue entregar naquele ponto.
O CCM concentra partidas de motor: contatoras, relés de sobrecarga, inversores e softstarters, normalmente em gavetas extraíveis para permitir manutenção sem desligar o painel inteiro. Em planta com muitos motores, ele é o que decide se uma manutenção para uma máquina ou para a linha.
QGBT, CCM e QDF costumam aparecer juntos no mesmo memorial e resolvem coisas diferentes. O quadro geral de baixa tensão é o ponto de entrada: recebe a alimentação da subestação ou do transformador e reparte para os grandes circuitos. O centro de controle de motores concentra as partidas: contatoras, relés de sobrecarga, inversores e softstarters. O quadro de distribuição de força é a distribuição secundária, já dentro do setor, alimentando cargas menores. Confundir os três na especificação é o que produz painel superdimensionado em um ponto e subdimensionado em outro na mesma planta.
Veja também: instalação elétrica industrial do painel em campo.
O que a NBR IEC 61439 exige de um painel QGBT ou quadro CCM
A norma trata o painel como produto, não como montagem: o conjunto precisa ser verificado, e não apenas composto por componentes certificados. As verificações que mais passam despercebidas na compra são a suportabilidade a curto-circuito, o ensaio de elevação de temperatura e a forma construtiva de separação interna.
Sair do projeto verificado (trocar marca de componente, mudar a disposição do barramento, elevar a corrente) invalida a cobertura do fabricante original e transfere a responsabilidade da verificação para quem montou. Por isso a Maxtec declara o que foi verificado e sob quais condições.
A consequência prática dessa lógica é pouco discutida na hora da compra: sair do projeto verificado (trocar a marca de um componente, mudar a disposição do barramento, elevar a corrente nominal) invalida a cobertura do fabricante original e transfere a responsabilidade da verificação para quem montou. Por isso a Maxtec declara o que foi verificado e sob quais condições, em vez de afirmar genericamente que o painel “atende à norma”.
A Maxtec projeta e monta os dois com base na corrente total, na seletividade das proteções e na suportabilidade ao curto-circuito do ponto de instalação, declarando o que foi verificado segundo a NBR IEC 61439. Quando o escopo prevê, o estudo de seletividade acompanha o painel, para que uma falha em um circuito secundário não derrube a planta inteira.
Veja também: projeto elétrico industrial com seletividade de proteções; retrofit industrial de painéis elétricos.

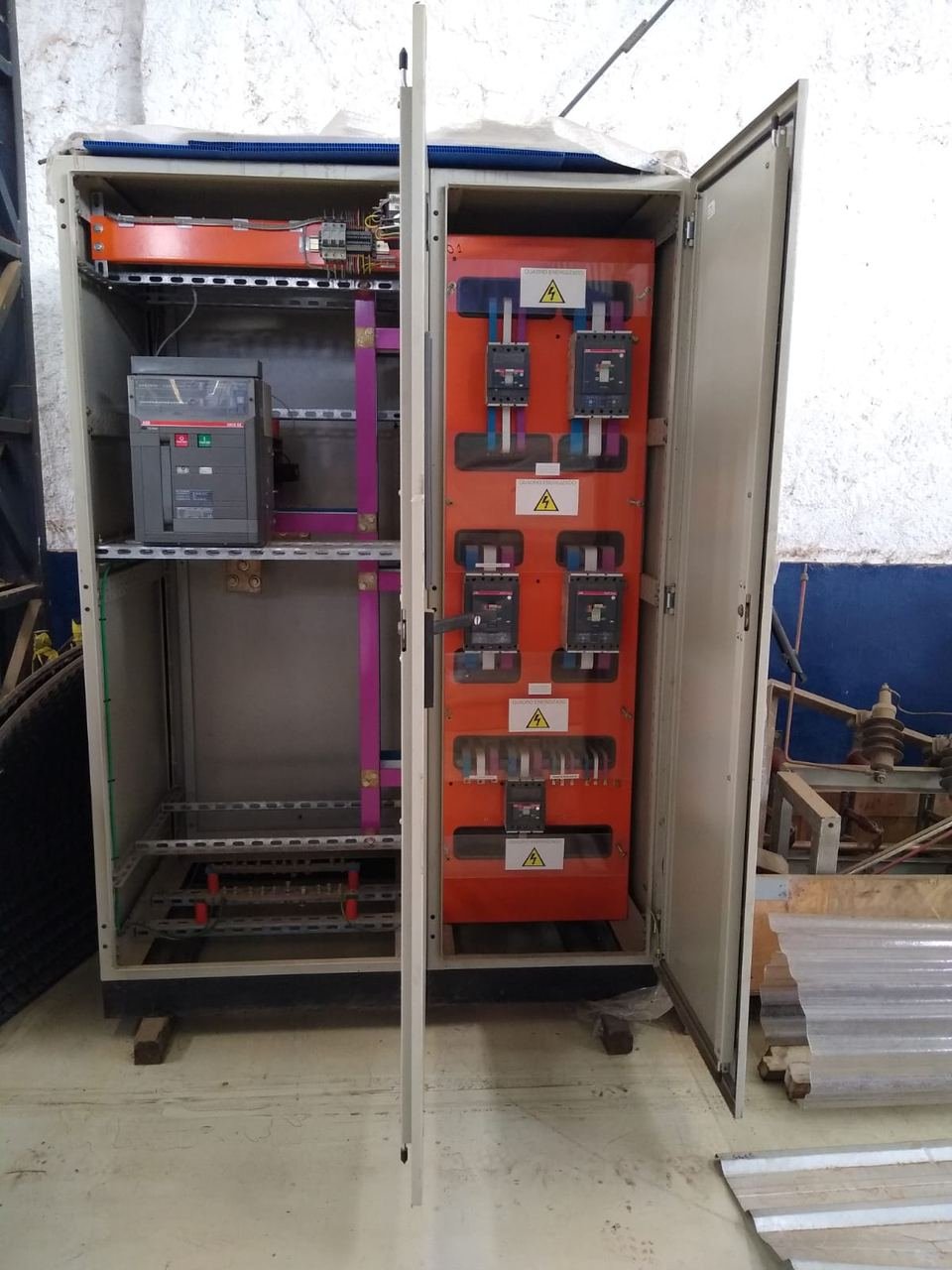

Obras de painel QGBT e quadro CCM executadas pela Maxtec
- Veja o case de infraestrutura elétrica e montagem de painéis
- QGBT ou CCM? A diferença que muda o projeto elétrico
- NBR IEC 61439: o que a norma exige e quase ninguém entrega
- Grau de proteção IP: vedar mais o painel queima componente
- Ver também: Montagem de painel elétrico industrial
- Ver também: Manutenção elétrica industrial
- Ver todos os serviços de engenharia industrial da Maxtec
Perguntas frequentes sobre painel QGBT e quadro CCM
O QGBT é o quadro geral de baixa tensão: recebe a energia da subestação ou do transformador e a distribui para os grandes circuitos, e é dimensionado por corrente total, seletividade das proteções e suportabilidade ao curto-circuito do ponto. O CCM é o centro de controle de motores: concentra as partidas de motor, normalmente em gavetas extraíveis, para permitir a manutenção de uma carga sem desligar o painel inteiro. O QDF é o quadro de distribuição de força, já dentro do setor, alimentando cargas menores a partir do QGBT.
A norma trata o painel como produto: o conjunto precisa ser verificado, não apenas composto por componentes certificados. A Maxtec declara o que foi verificado e sob quais condições, incluindo suportabilidade a curto-circuito, elevação de temperatura e forma construtiva de separação interna adotada no projeto entregue.
Sim, quando o projeto exige. Gaveta extraível permite manutenção em uma partida sem desenergizar o painel inteiro, o que muda o tempo de parada da linha em planta com muitos motores.
Sim, é o dado que mais influencia o dimensionamento do barramento e a escolha das proteções. Se a sua engenharia não tem esse valor, ele é levantado a partir dos dados do transformador e da impedância do trecho durante a visita técnica, antes de a proposta ser fechada.
Sim, quando o escopo prevê. O estudo de seletividade define quais proteções devem atuar primeiro para que uma falha em um circuito não derrube toda a instalação. Sem ele, um curto em um ponto secundário pode desligar o quadro geral e parar a planta inteira sem necessidade.
Em alguns casos sim — se a carcaça e o barramento estiverem em boas condições, dá para requalificar o painel dentro da NBR IEC 61439 trocando disjuntores, cabeamento e proteções. Quando a estrutura está comprometida ou a corrente de curto do local mudou, o retrofit deixa de compensar e a fabricação nova é o caminho.
O QGBT é o quadro geral de baixa tensão: recebe a energia do transformador ou da subestação e a reparte para os grandes circuitos da planta. O CCM é o centro de controle de motores: reúne as partidas dos motores, em geral em gavetas extraíveis, para manter uma carga em manutenção sem desligar todo o painel.
