SPDA Industrial e Aterramento conforme a NBR 5419
Em poucas palavrasSPDA é o sistema que protege o prédio de raio: o captor no telhado, o cabo que desce e a malha enterrada no chão. Aterramento é o fio que dá caminho seguro para a corrente quando algo falha. Se qualquer uma dessas partes estiver rompida, o resto não protege, e só a medição mostra isso.
O SPDA industrial e o aterramento formam um sistema único: captores no telhado, descidas e malha de aterramento enterrada, complementados por DPS e pela equipotencialização das massas metálicas. Se uma dessas partes está rompida ou com resistência fora do esperado, o conjunto não protege, e só a inspeção com medição mostra isso.
Ter captor no telhado não significa estar protegido. O SPDA industrial é um sistema de captação, descida e aterramento, e a falha de qualquer uma das três partes compromete o conjunto inteiro. A Maxtec projeta, instala, mede e emite o laudo com ART.
A parte que mais falha na prática é a que ninguém vê: continuidade elétrica das descidas, integridade das conexões enterradas e equipotencialização das massas metálicas dentro da planta. É onde a inspeção encontra problema em instalação que parecia adequada.
O que o projeto de SPDA industrial e aterramento avalia
O dimensionamento parte da classificação da estrutura e do nível de proteção exigido pela NBR 5419, e não de um modelo padrão de captor. Estrutura com área grande, altura irregular ou material inflamável armazenado muda o método de posicionamento.
A malha de aterramento é dimensionada pela resistividade do solo, medida em campo, e não estimada. Solo de alta resistividade exige tratamento ou geometria diferente, e é isso que separa uma malha que funciona de uma que existe só no papel.
Laudo, medição e inspeção periódica de SPDA industrial
A inspeção verifica continuidade elétrica do sistema, estado das conexões e dos eletrodos, integridade dos captores e das descidas, e mede a resistência de aterramento. O laudo registra o resultado, aponta as não conformidades e é assinado por responsável técnico.
A periodicidade depende da classificação da estrutura, mas em ambiente industrial a prática comum é a inspeção anual, e sempre após modificações estruturais ou depois de uma descarga atmosférica registrada no local.
O laudo de SPDA da Maxtec segue a NBR 5419 e é assinado por responsável técnico com ART. Ele registra a continuidade elétrica, o estado das conexões e eletrodos, a integridade de captores e descidas, a medição de resistência de aterramento e as não conformidades encontradas, e alimenta o prontuário das instalações elétricas exigido pela NR-10.
Veja também: prontuário das instalações elétricas.
O que define o custo de um laudo de SPDA industrial
Circula na internet uma faixa genérica de preço para laudo de SPDA, quase sempre calculada para edificação residencial ou condomínio. Ela não vale para planta industrial, e usá-la como referência gera frustração dos dois lados. O que realmente define o custo é a área e a altura da estrutura, a quantidade de descidas a inspecionar, a acessibilidade da cobertura, a quantidade de pontos de medição de resistência exigidos pela geometria da malha e a existência ou não de projeto anterior para comparar. Galpão de nave única e planta com várias edificações interligadas não estão na mesma conta.
Veja também: instalação elétrica industrial; projeto elétrico industrial.
Obras de SPDA industrial e aterramento executadas pela Maxtec
- Veja o case de infraestrutura elétrica e painéis
- SPDA: seu para-raios protege mesmo ou só existe?
- Aterramento industrial: o defeito que queima equipamento
- Ver também: Segurança do trabalho em obra industrial (NR-10)
- Ver também: Manutenção elétrica industrial
- Ver todos os serviços de engenharia industrial da Maxtec
SPDA industrial e aterramento em Taubaté e no Vale do Paraíba
Para plantas de Taubaté e do Vale do Paraíba, o laudo de SPDA industrial e aterramento começa por uma visita técnica de levantamento, que a Maxtec agenda sem custo. A base fica em Taubaté-SP, a menos de uma hora de São José dos Campos, Jacareí, Pindamonhangaba, Caçapava e Guaratinguetá, e a medição de resistência de aterramento é programada na janela que a planta permite, com laudo assinado por responsável técnico com ART.
Perguntas frequentes sobre SPDA industrial
Verificação de continuidade elétrica, estado das conexões e eletrodos, integridade de captores e descidas, medição de resistência de aterramento e o registro das não conformidades encontradas. O laudo é assinado por responsável técnico com ART.
A periodicidade decorre da classificação da estrutura definida no projeto. Em ambiente industrial, a prática comum é a inspeção anual. Além do calendário, a inspeção é obrigatória após modificação estrutural, como ampliação ou equipamento novo na cobertura, e após descarga atmosférica registrada no local.
Não. O SPDA é o sistema completo de proteção contra descargas atmosféricas: captação no telhado, descidas e aterramento. O aterramento é uma das três partes, e também cumpre função própria na instalação elétrica, dando caminho seguro à corrente de falta. Um SPDA sem malha adequada não protege.
A Maxtec mede. A resistividade do solo é levantada em campo antes do dimensionamento da malha, e a resistência de aterramento é medida na inspeção e registrada no laudo. Dimensionar malha por tabela de resistividade típica é o atalho que produz sistema instalado e ineficaz.

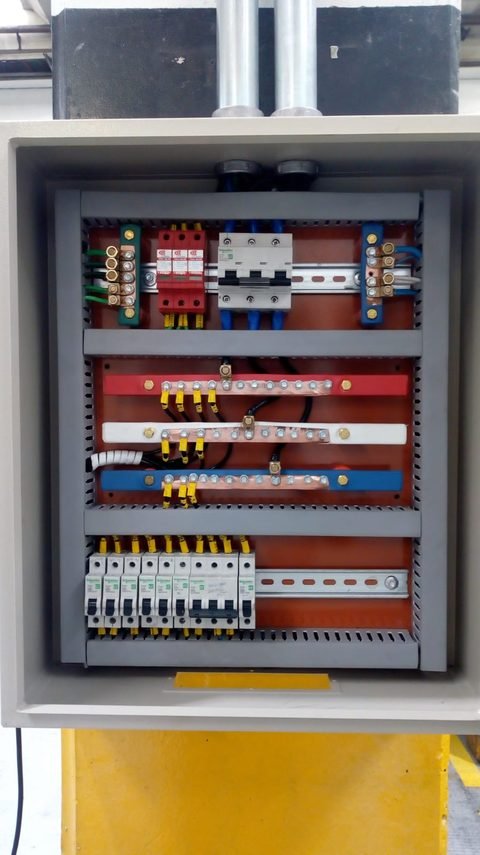

O dispositivo de proteção contra surtos protege a instalação interna dos efeitos da descarga, e é complementar ao SPDA externo, não substituto. A Maxtec especifica e instala DPS quando o escopo prevê, coordenado com o aterramento e a equipotencialização das massas metálicas da planta.
Não há valor de tabela para planta industrial. O custo depende da área e altura da estrutura, da quantidade de descidas a inspecionar, da acessibilidade da cobertura, dos pontos de medição de resistência exigidos pela geometria da malha e da existência de projeto anterior. Faixas divulgadas na internet costumam se referir a edificação residencial.
O laudo segue a NBR 5419 e sai com ART, que é o documento normalmente exigido nessas duas pontas. Aceitação final depende dos critérios específicos do Corpo de Bombeiros do seu estado e da apólice da seguradora — vale confirmar o checklist exato com eles antes da vistoria.
SPDA é o sistema de proteção contra descargas atmosféricas: captores, descidas e aterramento que conduzem a corrente do raio até a terra sem passar por pessoas e equipamentos. Em planta industrial, o SPDA se completa com DPS nos quadros e equipotencialização das massas metálicas, e é inspecionado com medição e laudo conforme a NBR 5419.
Precisa de SPDA ou laudo de aterramento na sua planta?
A visita técnica de levantamento não é cobrada. Conte o que a sua planta precisa e a Maxtec volta com escopo aberto item a item.
