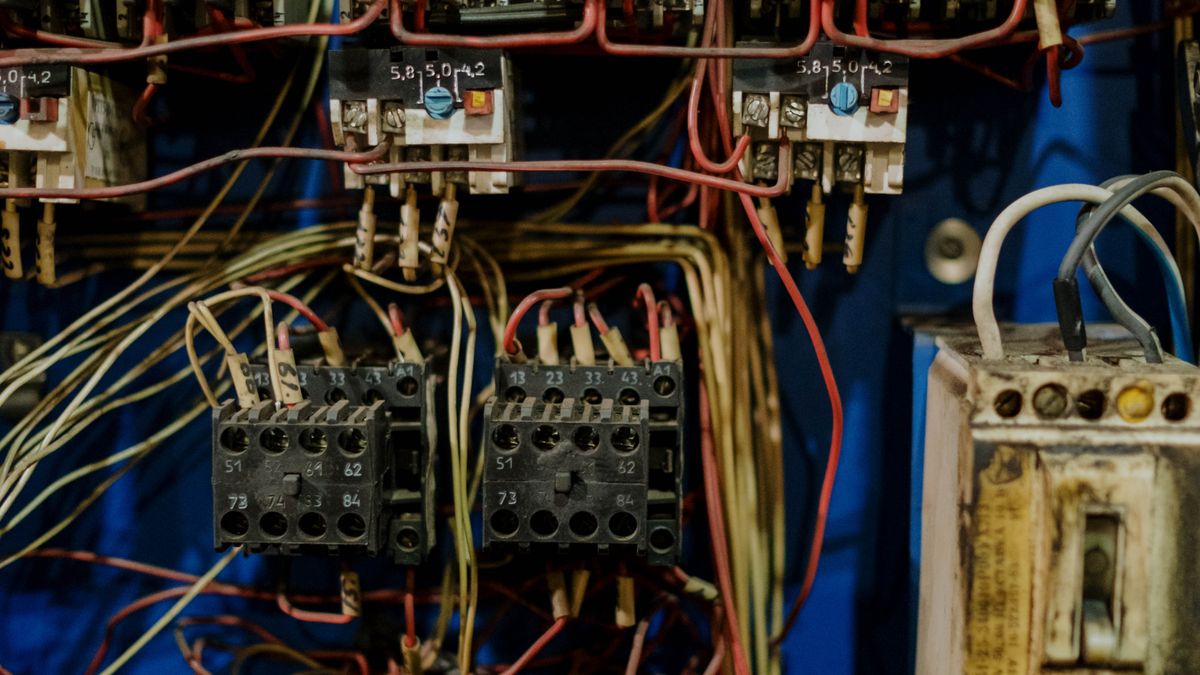

Painel montado na oficina: o que a NBR IEC 61439 exige e quase ninguém entrega

Painel elétrico é um dos poucos equipamentos industriais que a planta compra sem exigir certificado. Pede-se orçamento, olha-se preço e prazo, e o painel chega montado. A pergunta que quase nunca aparece na concorrência é se aquele conjunto foi verificado segundo a NBR IEC 61439 — e o que muda quando não foi.

O painel deixou de ser montagem e virou produto

A série NBR IEC 61439 substituiu a antiga NBR IEC 60439 e mudou a lógica: o conjunto de manobra e controle passou a ser tratado como um produto com características declaradas e verificadas, não como uma caixa onde se parafusam componentes certificados.

Isso importa porque componente aprovado individualmente não garante conjunto aprovado. Um disjuntor certificado montado com barramento subdimensionado, espaçamento incorreto ou fixação frágil forma um painel que não atende a nada.

Fabricante original e fabricante do conjunto

A norma separa dois papéis. O fabricante original é quem projetou o sistema e executou as verificações de projeto. O fabricante do conjunto é quem monta aquele painel específico seguindo as instruções do original.

Quem monta pode se apoiar nas verificações do fabricante original desde que permaneça dentro do projeto verificado. Sair dele — trocar marca de componente, mudar a disposição do barramento, elevar a corrente — invalida essa cobertura e transfere a responsabilidade da verificação para quem montou.

É exatamente o que acontece na montagem de oficina, onde se compra gabinete de um fornecedor, barramento de outro e componentes de um terceiro. O resultado pode até funcionar no dia a dia, mas ninguém verificou o conjunto.

As verificações que sustentam o painel

Entre as verificações de projeto previstas na norma, algumas têm impacto direto na segurança da planta.

Elevação de temperatura. Define quanto o painel aquece com a corrente declarada. Está ligada ao fator de diversidade: poucos painéis operam com todos os circuitos em carga plena simultânea, e a norma permite considerar isso — desde que declarado.

Suportabilidade a curto-circuito. É a verificação mais ignorada e a mais perigosa. O barramento e sua fixação precisam suportar o esforço eletrodinâmico da corrente de curta duração presumida no ponto de instalação. Barramento que conduz bem a corrente nominal pode se deformar e provocar arco no primeiro curto real.

Distâncias de isolamento e escoamento. Definem o espaçamento mínimo entre partes vivas e entre parte viva e massa, em função da tensão suportável.

Continuidade do circuito de proteção. Garante que porta, chapa de montagem e estrutura estejam efetivamente aterradas, inclusive as partes que abrem.

Forma construtiva: o que muda na manutenção

A norma classifica os conjuntos por formas de separação interna, de 1 a 4. A forma define se barramento, unidades funcionais e terminais estão separados entre si por barreiras.

Não é preciosismo. Em forma 1 não há separação, e qualquer intervenção exige desenergizar o painel inteiro. Em formas mais altas é possível trabalhar em uma unidade funcional com o restante energizado, com muito menos risco e sem parar a produção. A escolha da forma é uma decisão de disponibilidade e de segurança, e precisa entrar na especificação antes da compra, porque muda preço e dimensão do painel.

O que exigir na compra

Peça a documentação de verificação de projeto correspondente ao arranjo fornecido, com a corrente nominal e a corrente de curta duração presumida declaradas. Exija que a corrente de curto-circuito declarada seja compatível com a que existe no ponto de instalação — informação que vem do estudo do sistema, não do palpite do montador.

Peça também a verificação individual de rotina, o diagrama unifilar e funcional as-built, a lista de componentes e a identificação de todos os circuitos. Sem isso, a próxima manutenção começa pela engenharia reversa do painel.
