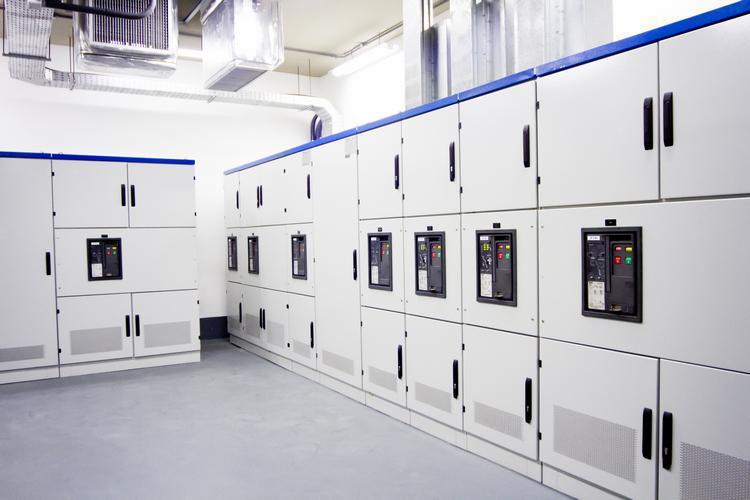

QGBT ou CCM? A diferença que muda o projeto elétrico

É comum ouvir dentro da fábrica que o painel novo é "o QGBT", quando na verdade o que chegou foi um CCM. A confusão parece inofensiva, mas ela se propaga para o unifilar, para o plano de manutenção e para a lista de peças de reposição. Vale separar as duas coisas com clareza.

O QGBT distribui, o CCM comanda

O Quadro Geral de Baixa Tensão é o ponto onde a energia entra na instalação de baixa tensão e se divide. Ele recebe a alimentação vinda da subestação, mede, protege e distribui para os circuitos alimentadores. A lógica dele é de distribuição e proteção. O que você encontra lá dentro são barramentos dimensionados para a corrente total, disjuntor geral, disjuntores de saída e, quando existe, o sistema de correção de fator de potência e a supervisão de energia.

O Centro de Controle de Motores tem outra função. Ele parte, protege e comanda cargas motrizes. Dentro dele moram contatores, relés de sobrecarga, disjuntores motores, soft starters e inversores de frequência, geralmente organizados em gavetas ou colunas por carga. O QGBT alimenta o CCM. O CCM aciona o processo.

Por que a distinção importa na prática

Manutenção em QGBT costuma ser evento raro e de alto impacto, porque desligar o geral significa parar tudo. Manutenção em CCM é rotina, porque contator queima, relé desarma e inversor precisa de parametrização. Isso muda o projeto: um CCM bem feito prevê intervenção com o restante do painel energizado, com gavetas extraíveis e bloqueio individual. Um QGBT bem feito prevê o oposto, acesso restrito, procedimento formal e o mínimo de motivos para abrir a porta.

Os erros de montagem que mais custam depois

• Barramento subdimensionado para a corrente de curto-circuito presumida, e não apenas para a corrente nominal. O painel aguenta o dia a dia e se rompe no defeito.
• Ausência de estudo de curto-circuito antes de especificar a capacidade de interrupção dos disjuntores. Sem esse número, a escolha é aposta.
• Ventilação calculada por hábito. Painel fechado com inversores dentro acumula calor, e calor derruba vida útil de componente eletrônico muito antes da falha aparecer.
• Identificação de circuito feita a caneta na hora do comissionamento, que ninguém consegue ler dois anos depois.
• Cabo de comando e cabo de potência dividindo o mesmo caminho, gerando interferência em sinal analógico e em rede de campo.

Grau de proteção não é detalhe estético

O IP do invólucro precisa combinar com o ambiente real, não com o ambiente do projeto. Painel especificado como IP54 e instalado em área de lavagem com jato direto vai entrar água. Em ambiente com poeira condutiva, típico de moagem e de corte, a escolha errada transforma a manutenção preventiva em limpeza semanal. Vale olhar também o grau de proteção contra impacto quando o painel fica em corredor de empilhadeira.

O que exigir na compra

Peça o diagrama unifilar e o multifilar, a memória de cálculo de barramento, o certificado de ensaio de rotina, a lista de materiais com marca e modelo, e o arranjo físico com as distâncias de manutenção. Exija também o ensaio de aquecimento quando a aplicação for severa. Painel montado por integrador sério entrega essa documentação sem precisar de insistência.

Um cuidado que evita dor de cabeça futura: guarde os arquivos editáveis do projeto, não apenas o PDF. Toda planta muda, e o unifilar desatualizado é a não conformidade mais comum em auditoria de NR-10.

Quando faz sentido juntar tudo em um painel só

Em instalações pequenas, com poucas cargas motrizes, separar QGBT e CCM pode não se pagar. Nesse caso o caminho é fazer a segregação interna com critério, mantendo distribuição e comando em compartimentos distintos, com acesso independente. O que não funciona é misturar tudo em um mesmo espaço e descobrir na primeira manutenção que não dá para mexer em um motor sem desenergizar a fábrica inteira.
