Retrofit Industrial de Painéis Elétricos e Máquinas
Em poucas palavrasRetrofit é modernizar uma máquina que ainda é boa por dentro, trocando só a parte elétrica e o comando que ficaram velhos. Costuma custar bem menos que máquina nova, e resolve o pior problema de equipamento antigo: não achar peça de reposição quando ele para.
O retrofit industrial moderniza o que envelheceu na máquina, geralmente o comando e a potência, e preserva a estrutura mecânica quando ela está íntegra. Compensa quando a máquina ainda atende ao processo e o custo fica bem abaixo do equipamento novo equivalente; não compensa quando a mecânica exige recuperação pesada ou o processo mudou.
Retrofit industrial não é troca de peça: é devolver a uma máquina que ainda tem estrutura mecânica boa um sistema de comando e potência atual, com componentes que ainda existem no mercado e com peça de reposição disponível. Máquina de trinta anos com mecânica íntegra e comando obsoleto costuma ser candidata melhor ao retrofit do que à substituição.
O trabalho começa por levantar o que existe de verdade, porque em equipamento antigo o diagrama raramente corresponde ao que está montado no painel. Esse levantamento é o que define se o retrofit compensa.
Quando o retrofit industrial compensa e quando não compensa
Compensa quando a estrutura mecânica está íntegra, quando a máquina ainda atende ao processo e quando o custo do retrofit fica bem abaixo do equipamento novo com a mesma função. Não compensa quando a mecânica exige recuperação pesada, quando o processo mudou e a máquina não acompanha, ou quando não há espaço físico para o novo comando.
O critério que mais pesa e menos aparece na conta é a disponibilidade de peça: controlador fora de linha, com peça só enquanto durar o estoque do fornecedor, é risco de parada longa que o orçamento de manutenção não cobre.
A variável que quase ninguém coloca na conta: peça de reposição
O critério que mais pesa e menos aparece na planilha é a disponibilidade de peça. Controlador fora de linha, com reposição só enquanto durar o estoque do fornecedor, é risco de parada longa que o orçamento de manutenção não cobre e que ninguém precifica até acontecer. Uma máquina mecanicamente íntegra rodando com comando descontinuado não é uma máquina barata: é uma máquina com uma data de validade que ninguém sabe qual é.
Um dos critérios que mais pesam é a disponibilidade de peça de reposição: máquina parada esperando componente descontinuado custa mais do que o retrofit. Na Maxtec, levantamento, novo diagrama, montagem do painel em bancada e programação acontecem fora da máquina, e a parada se concentra na substituição, interligação e comissionamento.
O que muda em um retrofit industrial de painel elétrico
Substituição de comando obsoleto por controlador atual, troca de inversores e softstarters, atualização de dispositivos de proteção, reorganização do barramento quando a carga mudou, e adequação do comando às exigências de segurança que a máquina precisa atender hoje.
A entrega inclui o as-built, que em retrofit vale mais do que em obra nova: é o único documento que vai descrever a máquina como ela realmente ficou, já que o diagrama original deixou de valer.
Veja também: projeto elétrico industrial do novo comando.
Retrofit e NR-12: o que precisa ser adequado junto
Em máquina antiga, retrofit e adequação à NR-12 quase sempre andam juntos, e por um motivo técnico: o comando original raramente prevê monitoramento de proteção. Quando o painel é modernizado, o circuito de segurança pode ser construído no mesmo esforço, com a categoria que a apreciação de risco determinar, em vez de trocar o comando agora e refazer metade dele daqui a um ano, quando a auditoria apontar a máquina. Fazer as duas frentes no mesmo projeto reduz a parada total e evita pagar duas vezes pela mesma desmontagem.
Em máquina antiga, o retrofit costuma incluir o circuito de segurança exigido pela NR-12, evitando pagar duas vezes pela mesma desmontagem. A entrega inclui o diagrama as-built, que descreve a máquina como ela realmente ficou e evita recomeçar o levantamento na próxima manutenção.
Quanto tempo a máquina fica parada em um retrofit
A resposta honesta é: menos do que parece, se o levantamento for bem feito. A maior parte do trabalho de um retrofit acontece fora da máquina: levantamento do que existe de verdade, desenvolvimento do novo diagrama, montagem do painel novo na bancada e programação do controlador. A máquina só para na etapa de substituição, interligação e comissionamento. Retrofit que atrasa normalmente atrasa porque o levantamento inicial foi superficial e o painel montado não correspondia ao que estava instalado na máquina.
Veja também: instalação elétrica industrial.
Obras de retrofit executadas pela Maxtec

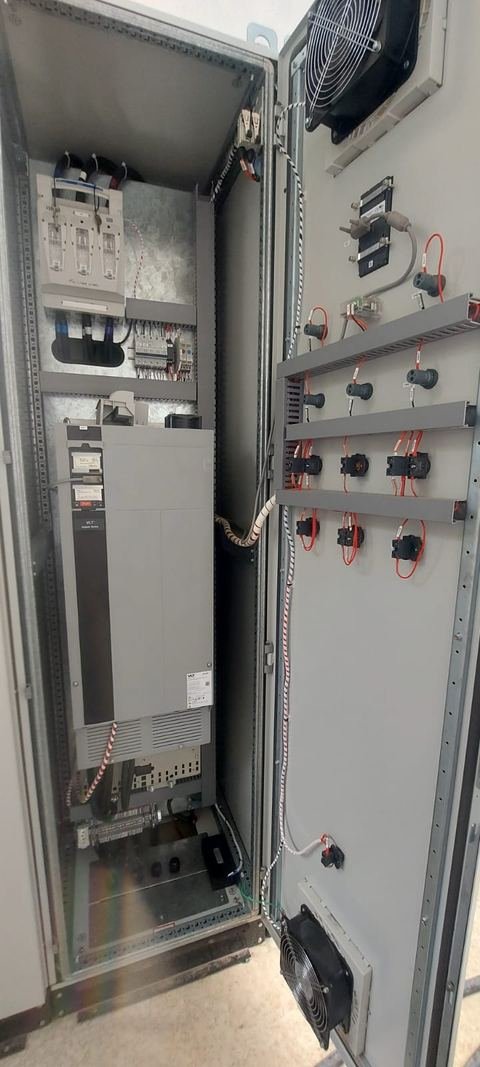

- Veja o case de retrofitting em máquinas industriais
- Retrofit de painel elétrico: quando moderniza e quando troca
- Inversor de frequência: economia real ou promessa?
- Motor queimou: rebobinar ou trocar? A conta que ninguém faz
- Ver também: Adequação NR-12 de máquinas
- Ver também: Montagem de painel elétrico industrial
- Ver todos os serviços de engenharia industrial da Maxtec
Perguntas frequentes sobre retrofit industrial
Retrofit compensa quando a estrutura mecânica está íntegra, a máquina ainda atende ao processo e o custo fica bem abaixo do equipamento novo equivalente. Não compensa quando a mecânica exige recuperação pesada, o processo mudou ou não há espaço para o novo comando. A disponibilidade de peça de reposição costuma decidir.
Pode incluir, e em máquina antiga costuma fazer sentido incluir. O comando original raramente prevê monitoramento de proteção, então o circuito de segurança é construído no mesmo esforço, com a categoria que a apreciação de risco determinar. Separar as duas frentes significa pagar duas vezes pela mesma desmontagem.
Menos do que a duração do projeto. Levantamento, novo diagrama, montagem do painel na bancada e programação acontecem fora da máquina. A parada se concentra na substituição, interligação e comissionamento. Retrofit que estoura prazo quase sempre teve levantamento inicial superficial, e não problema de execução.
Sim, e em retrofit o as-built vale mais do que em obra nova. É o único documento que vai descrever a máquina como ela realmente ficou, já que o diagrama original quase nunca corresponde ao que estava montado no painel antes da intervenção. Sem ele, a próxima manutenção recomeça o levantamento do zero.
Os dois. O escopo pode ser limitado ao painel (comando, potência e proteções) ou abranger a máquina, incluindo sensores, atuadores, circuito de segurança e interface de operação. O levantamento inicial é que define qual dos dois entrega mais resultado pelo investimento disponível.
Se a máquina já estiver fora do período de garantia do fabricante — cenário mais comum em retrofit —, isso não se aplica. Quando ainda há garantia vigente, avaliamos junto com você o que a intervenção altera, para não gerar perda de cobertura em itens que não fazem parte do escopo do retrofit.
Retrofit industrial é a modernização de uma máquina ou painel que ainda é bom mecanicamente, trocando comando, potência e componentes elétricos obsoletos por tecnologia atual. Em vez de comprar equipamento novo, a planta preserva a estrutura, recupera a disponibilidade de peças de reposição e pode incorporar as proteções exigidas pela NR-12.
