Montagem de Painel Elétrico Industrial, da Bancada ao Comissionamento
Em poucas palavrasPainel elétrico é a caixa de aço que recebe a energia e distribui para as máquinas, com os disjuntores que desligam tudo quando algo dá errado. A Maxtec monta esse painel na oficina, instala na sua fábrica e entrega funcionando, com o desenho do que foi feito e a assinatura de um responsável técnico.

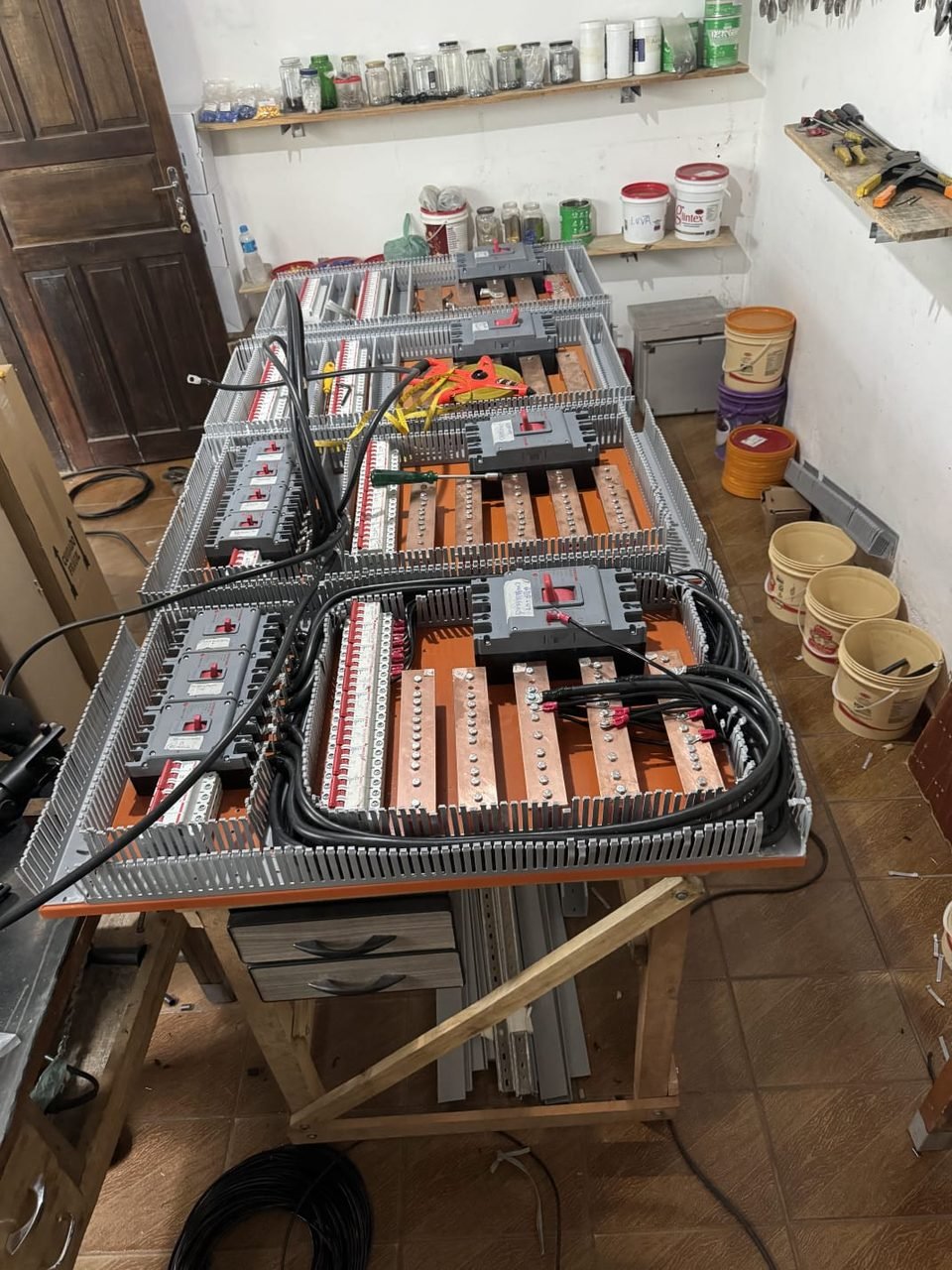

A montagem de painel elétrico industrial da Maxtec acontece na oficina da empresa, em bancada, e segue o diagrama unifilar e o memorial descritivo do projeto: preparação do invólucro, montagem de componentes e barramento, cabeamento, identificação e ensaios de rotina. Quando o projeto não existe ou está desatualizado, a Maxtec desenvolve o projeto elétrico com ART antes de começar a montagem.
A montagem de painel elétrico industrial começa muito antes de fechar a porta do quadro: começa no diagrama unifilar, no memorial descritivo e na corrente de curto-circuito do ponto onde ele vai ser instalado. A Maxtec monta painéis conforme o projeto do cliente ou desenvolve o projeto junto, sempre com Anotação de Responsabilidade Técnica.
Esta página trata do serviço de montagem: o trabalho de bancada, a instalação na planta e o comissionamento de quadros de distribuição, painéis de comando e centros de controle de motores.
O que sai da nossa oficina é montado com barramento dimensionado para a corrente nominal declarada, identificação de circuito em todos os pontos e ensaios de rotina documentados. As alterações que acontecem em campo entram no as-built, então o manual que fica com a sua manutenção corresponde ao painel que está na planta.
O que a montagem de painel elétrico industrial inclui
Fabricação e montagem de quadros de distribuição, painéis de comando e centros de controle de motores. Fornecemos o gabinete ou montamos no gabinete que a sua planta já usa como padrão, o que evita ter três marcas de armário na mesma subestação.
A montagem cobre barramento principal e derivações, disjuntores e dispositivos de proteção, borneiras identificadas, canaletas dimensionadas para a quantidade real de cabos e a ventilação necessária para o calor que os componentes dissipam.
Depois da bancada, a mesma equipe instala o painel na planta, executa a interligação de força e comando e entrega o conjunto comissionado, com as-built e ART de execução. Não há repasse de responsabilidade entre quem monta o painel e quem instala, que é onde costuma surgir divergência entre o que foi projetado e o que foi entregue.
Por que a montagem de painel elétrico industrial dá errado
Os três erros que mais aparecem em painel que chega para retrabalho são os mesmos: barramento subdimensionado para o curto-circuito do ponto de instalação, aperto de conexão sem torquímetro e ausência de separação interna entre compartimentos. Nenhum dos três aparece no comissionamento. Todos aparecem depois, em falha intermitente ou em ponto quente na termografia.
Painel montado sem verificação segundo a NBR IEC 61439 também costuma passar despercebido na compra e virar problema na auditoria, porque componente certificado individualmente não faz conjunto certificado.
Os três erros acima têm uma coisa em comum: nenhum aparece no comissionamento. Todos aparecem depois, em falha intermitente, em ponto quente encontrado na termografia ou em apontamento de auditoria. Painel montado sem verificação segundo a NBR IEC 61439 costuma passar despercebido na compra porque componente certificado individualmente não faz conjunto certificado, e essa distinção é justamente o que a norma trata.
O que define o preço e o prazo de um painel elétrico industrial
Painel elétrico industrial não tem preço de tabela porque não é produto de prateleira. O custo é determinado pela corrente nominal do conjunto, pelo nível de curto-circuito que a rede entrega naquele ponto de instalação, pela marca de componentes que o memorial descritivo exige, pela forma construtiva de separação interna adotada segundo a NBR IEC 61439 e pela existência ou não de ensaios de rotina documentados na entrega. Um quadro de distribuição de área e um centro de controle de motores de linha completa não estão na mesma ordem de grandeza, e comparar propostas sem essas variáveis abertas é o erro que faz a compra ser decidida pelo painel mais barato e pago no primeiro retrabalho.
O prazo de um painel raramente é limitado pela montagem: é limitado por três coisas. A primeira é a aprovação do projeto pelo cliente, que quando trava, trava tudo. A segunda é o prazo de entrega dos componentes principais: disjuntor de caixa moldada de corrente alta, inversor de potência elevada e gabinete fora de padrão costumam ter prazo próprio de fornecedor. A terceira é o ensaio: painel com ensaio de rotina documentado exige o tempo do ensaio e do registro. Por isso a Maxtec informa o prazo com essas três etapas separadas na proposta, e não como um número único.
O preço e o prazo de um painel dependem de variáveis que a proposta abre uma a uma: corrente nominal, nível de curto-circuito do ponto de instalação, marca de componentes exigida no memorial, forma construtiva de separação interna da NBR IEC 61439 e ensaios de rotina documentados. Por isso a Maxtec não divulga preço de tabela; com unifilar e memorial em mãos, a proposta sai detalhada.
Veja também: instalação elétrica industrial em baixa e média tensão; projeto elétrico industrial com unifilar e ART; manutenção elétrica industrial de painéis.
Obras de montagem de painel elétrico industrial executadas pela Maxtec
- Veja o case de infraestrutura elétrica e montagem de painéis
- Montagem de painel elétrico: o que separa o bom do improvisado
- NBR IEC 61439: o que a norma exige e quase ninguém entrega
- Dimensionamento de cabos: o erro que só aparece no verão
- Ver também: Painel QGBT e quadro CCM
- Ver todos os serviços de engenharia industrial da Maxtec
Perguntas frequentes sobre montagem de painel elétrico industrial
Sim. Montamos conforme o diagrama unifilar e o memorial descritivo que a sua engenharia fornecer. Quando o projeto não existe ou está desatualizado, desenvolvemos o projeto elétrico com ART antes de começar a montagem.
Sim. Os ensaios de rotina são registrados e entregues junto com o as-built e a ART da obra. A documentação é montada durante a execução, e não reunida depois com a equipe já desmobilizada, que é quando registro de ensaio costuma virar declaração genérica sem valor em auditoria.
Não há preço de tabela. O custo vem da corrente nominal, do nível de curto-circuito do ponto de instalação, da marca de componentes exigida no memorial, da forma construtiva de separação interna segundo a NBR IEC 61439 e da existência de ensaios de rotina documentados. Com diagrama unifilar e memorial, a proposta sai com cada variável aberta.
Sim. A montagem pode ser feita no padrão de armário que a sua planta já adota, o que mantém peça de reposição e rotina de manutenção unificadas em vez de criar uma terceira marca de gabinete na mesma subestação. A Maxtec também fornece o gabinete quando não existe padrão definido.
Os dois. A Maxtec monta o painel na oficina, instala em campo, executa a interligação de força e comando e entrega comissionado, com a linha funcionando. Como é a mesma equipe da bancada ao campo, não há repasse de responsabilidade entre o fabricante do painel e quem faz a instalação.
O prazo depende de três etapas independentes: aprovação do projeto pelo cliente, entrega dos componentes principais pelo fornecedor e execução dos ensaios de rotina quando o escopo os prevê. A montagem em si costuma ser a etapa mais curta. A Maxtec informa as três separadas na proposta, e não como número único.
Sim. O prazo de garantia é informado na proposta comercial e cobre defeito de fabricação e de montagem, incluindo mão de obra da correção — não cobre mau uso, sobrecarga fora do projetado, adulteração ou intervenção de terceiros no painel depois da entrega ao cliente.
A norma de referência para painéis de baixa tensão é a ABNT NBR IEC 61439, que trata o painel como produto: o conjunto precisa ser verificado quanto à suportabilidade ao curto-circuito, à elevação de temperatura e à separação interna, e não apenas montado com componentes certificados. Os serviços em instalações elétricas também seguem a NR-10.
Precisa de montagem de painel elétrico industrial na sua planta?
A visita técnica de levantamento não é cobrada. Conte o que a sua planta precisa e a Maxtec volta com escopo aberto item a item.
