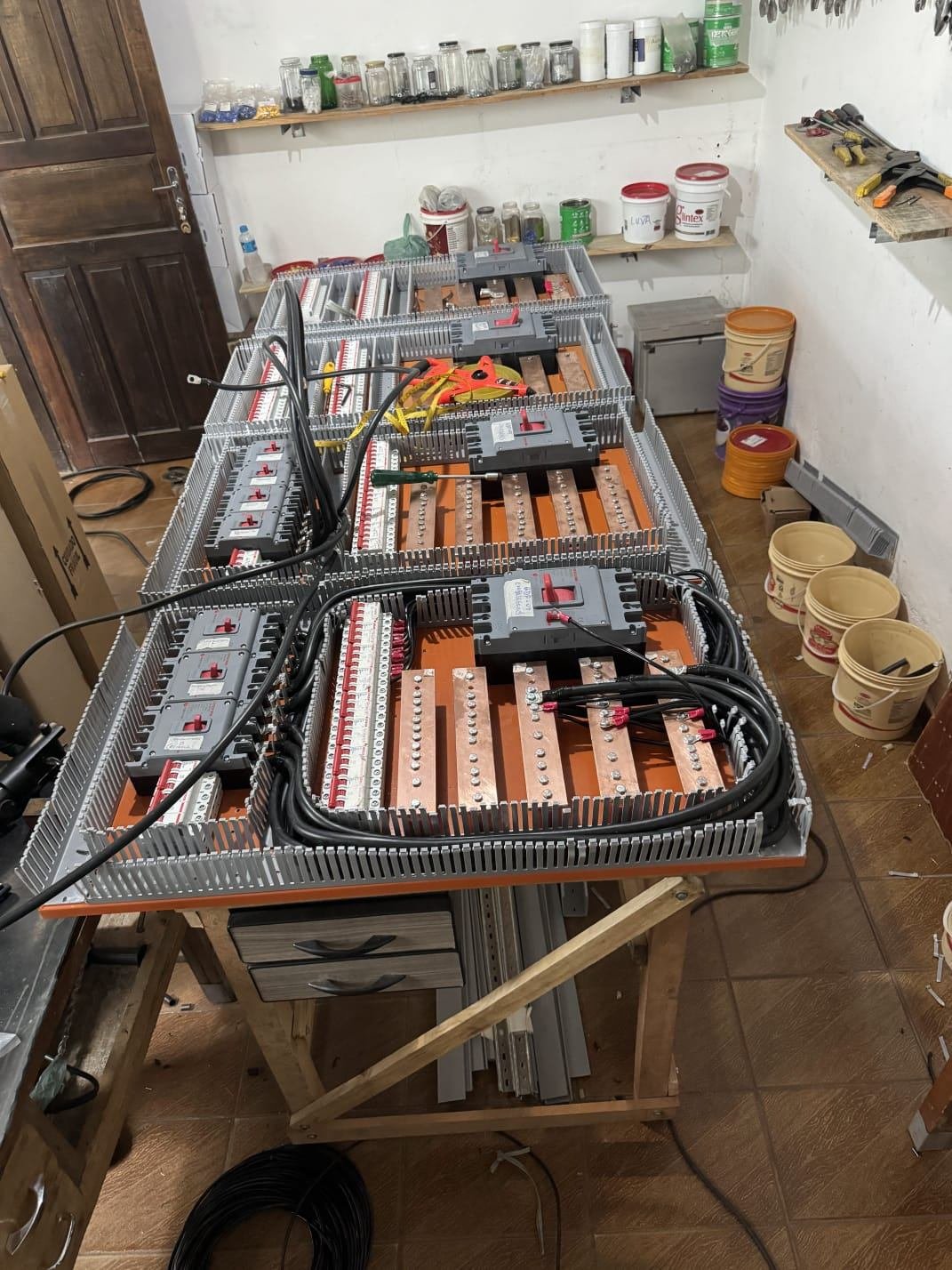

Montagem de painel elétrico: o que separa o bom do improvisado

Painel elétrico é um dos poucos equipamentos da fábrica que você compra sem conseguir avaliar por fora. Dois quadros com a mesma chapa, a mesma pintura e o mesmo preço podem ter dentro coisas completamente diferentes, e a diferença só aparece dois anos depois, num ponto quente ou numa falha que ninguém explica.

Começa no projeto, não na chapa

Antes de furar a primeira placa de montagem existe uma conta a fazer. A corrente de curto-circuito presumida no ponto de instalação define a capacidade de interrupção dos disjuntores e o dimensionamento mecânico do barramento. Sem esse número, o painel é montado por semelhança com o anterior, o que funciona até a planta ampliar o transformador e ninguém refazer o cálculo.

O arranjo físico também é projeto. Distância entre barramentos, espaço para a curvatura mínima dos cabos, acesso para manutenção e caminho de ventilação são decisões que precisam estar no desenho, não resolvidas na bancada com o material já cortado.

Segregação: por que potência e comando não convivem

Cabo de potência com inversor na saída é fonte de interferência eletromagnética. Se ele corre encostado no cabo de sinal analógico ou na rede de campo, o ruído se acopla e a automação começa a apresentar falhas intermitentes que ninguém consegue reproduzir.

A montagem correta separa fisicamente as canaletas de potência e de comando, usa a chapa aterrada como barreira e faz os cruzamentos inevitáveis em ângulo reto. É trabalho de meia hora na montagem e semanas de diagnóstico quando não é feito.

Torque de conexão é especificação, não sensibilidade

Toda conexão elétrica tem torque definido pelo fabricante do componente. Apertar menos deixa resistência de contato, que vira calor. Apertar mais deforma o terminal, reduz a área de contato e produz exatamente o mesmo problema pelo caminho oposto.

Montagem séria usa torquímetro e registra os valores. É esse registro que permite, na primeira inspeção termográfica, distinguir um ponto quente por aperto insuficiente de um ponto quente por componente no fim da vida.

Identificação que sobrevive ao tempo

• Cada condutor identificado nas duas pontas, com anilha impressa e não escrita a caneta
• Bornes numerados de acordo com o multifilar, sem exceção "porque esse aqui é óbvio"
• Componentes com etiqueta correspondente ao diagrama, incluindo os reservas
• Diagrama impresso dentro do painel, em bolsa própria, além do arquivo digital
• Placa de identificação com tensão, corrente nominal e corrente de curto-circuito suportada

Identificação feita a caneta sobre fita crepe some em dois anos de calor. Quem paga o preço é o eletricista de manutenção às três da manhã.

Os ensaios de rotina que fecham a entrega

Painel pronto não é painel entregue. Antes de energizar, existe um roteiro de verificação que separa o fornecedor técnico do montador: inspeção visual e da fiação contra o diagrama, ensaio de resistência de isolamento, verificação de continuidade do circuito de proteção, teste funcional de cada comando e intertravamento, e conferência do aperto das conexões.

Peça o relatório desses ensaios. Um fornecedor que trabalha conforme a série ABNT NBR IEC 61439 entrega esse pacote sem precisar de insistência, porque a norma prevê justamente a verificação de rotina em cada conjunto produzido.

Ventilação: o item que envelhece o painel em silêncio

Cada componente dentro do quadro dissipa calor, e inversores dissipam muito. Painel fechado sem cálculo térmico acumula temperatura, e temperatura reduz a vida útil dos eletrônicos de forma contínua, sem gerar defeito imediato.

O cálculo considera a potência dissipada de cada equipamento, a área de troca do invólucro e a temperatura ambiente do local, que numa casa de máquinas costuma ser bem maior do que a do restante da planta. A partir daí se define ventilação forçada, trocador ou climatização.

O que pedir na cotação

Diagrama unifilar e multifilar, memória de cálculo do barramento, estudo de curto-circuito, arranjo físico com as distâncias de manutenção, lista de materiais com marca e modelo, e o protocolo dos ensaios de rotina. Quem entrega esse conjunto está vendendo engenharia. Quem entrega só o preço por quadro está vendendo chapa montada.
