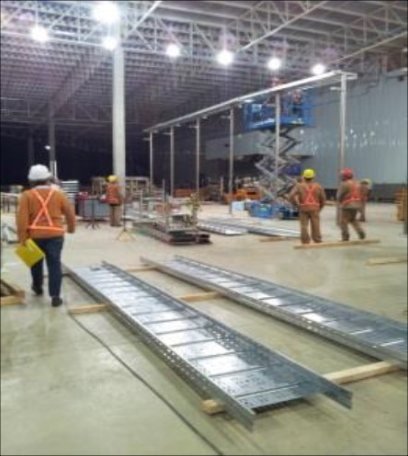

Leitos e eletrocalhas: a infraestrutura que ninguém vê

Encaminhamento de cabo é a parte da obra elétrica que ninguém fotografa e todo mundo sente. Bem feito, ele passa a vida inteira invisível. Mal feito, ele reaparece em cada ampliação, em cada falha intermitente de sinal e em cada auditoria que pede segregação de circuitos.

Dimensionar para hoje é o erro clássico

A conta que interessa não é quantos cabos entram no leito agora, é quantos vão entrar em cinco anos. Ocupação inicial em torno de 40% a 50% da seção útil deixa margem para crescer sem obra nova. Leito lotado no dia da inauguração significa que a próxima máquina vai exigir uma segunda via de encaminhamento, quase sempre pelo caminho torto, quase sempre mais caro que a folga teria custado.

Há também um efeito térmico. Cabo agrupado dissipa pior, e a norma de instalação aplica fator de correção por agrupamento. Leito cheio na prática reduz a capacidade de condução de todos os cabos que estão nele.

Potência e sinal não dividem a mesma bandeja

Essa é a origem de boa parte dos problemas intermitentes que a automação leva meses para diagnosticar. Cabo de potência com inversor de frequência na saída gera interferência eletromagnética considerável, e sinal analógico de 4 a 20 mA ou rede de campo correndo em paralelo, encostado, colhe esse ruído.

As saídas usuais são separar fisicamente as vias, manter distância entre elas, usar bandeja metálica aterrada como barreira, e fazer os cruzamentos necessários em ângulo reto em vez de percursos paralelos longos. Blindagem de cabo ajuda, mas blindagem aterrada em duas pontas sem critério cria laço de terra e piora o quadro.

Material segundo o ambiente, não segundo o catálogo

• Aço galvanizado a fogo para áreas externas e ambientes agressivos, onde o eletrozincado se perde em pouco tempo
• Aço eletrozincado para áreas internas secas, onde ele resolve bem e custa menos
• Alumínio quando o peso importa, típico de vãos longos e estruturas com limitação de carga
• Materiais não metálicos em ambiente quimicamente agressivo, com atenção à propagação de chama e à resistência mecânica

Vale lembrar que o galvanizado a fogo perde a proteção onde foi cortado ou furado em campo. Retoque com tinta rica em zinco nesses pontos não é preciosismo, é o que impede o ponto de corrosão que compromete a peça inteira.

Suportação e o que a norma cobra

Vão entre suportes precisa respeitar a carga real, incluindo o peso dos cabos e as sobrecargas eventuais, como alguém que se apoia. Bandeja não é passarela e não deve ser usada como apoio, o que precisa estar sinalizado quando o risco existe. Em regiões com movimentação de ponte rolante, a interferência com o percurso do gancho merece verificação em projeto, porque o conserto depois costuma envolver parar a ponte.

Continuidade elétrica e aterramento

A bandeja metálica precisa ter continuidade elétrica ao longo de todo o percurso e estar conectada à malha de aterramento. Isso não é opcional: sem continuidade, um trecho isolado pode assumir potencial em uma falta e virar risco de choque, além de perder a função de blindagem. Emendas com cordoalha de equipotencialização nas junções são o caminho usual.

Identificação salva a próxima equipe

Marcar circuito nas duas pontas e em cada mudança de direção parece exagero durante a obra e vira o item mais valioso do trabalho dois anos depois. Quem já procurou um cabo específico dentro de um leito com trezentos cabos sem identificação sabe quanto tempo isso custa em uma parada.
