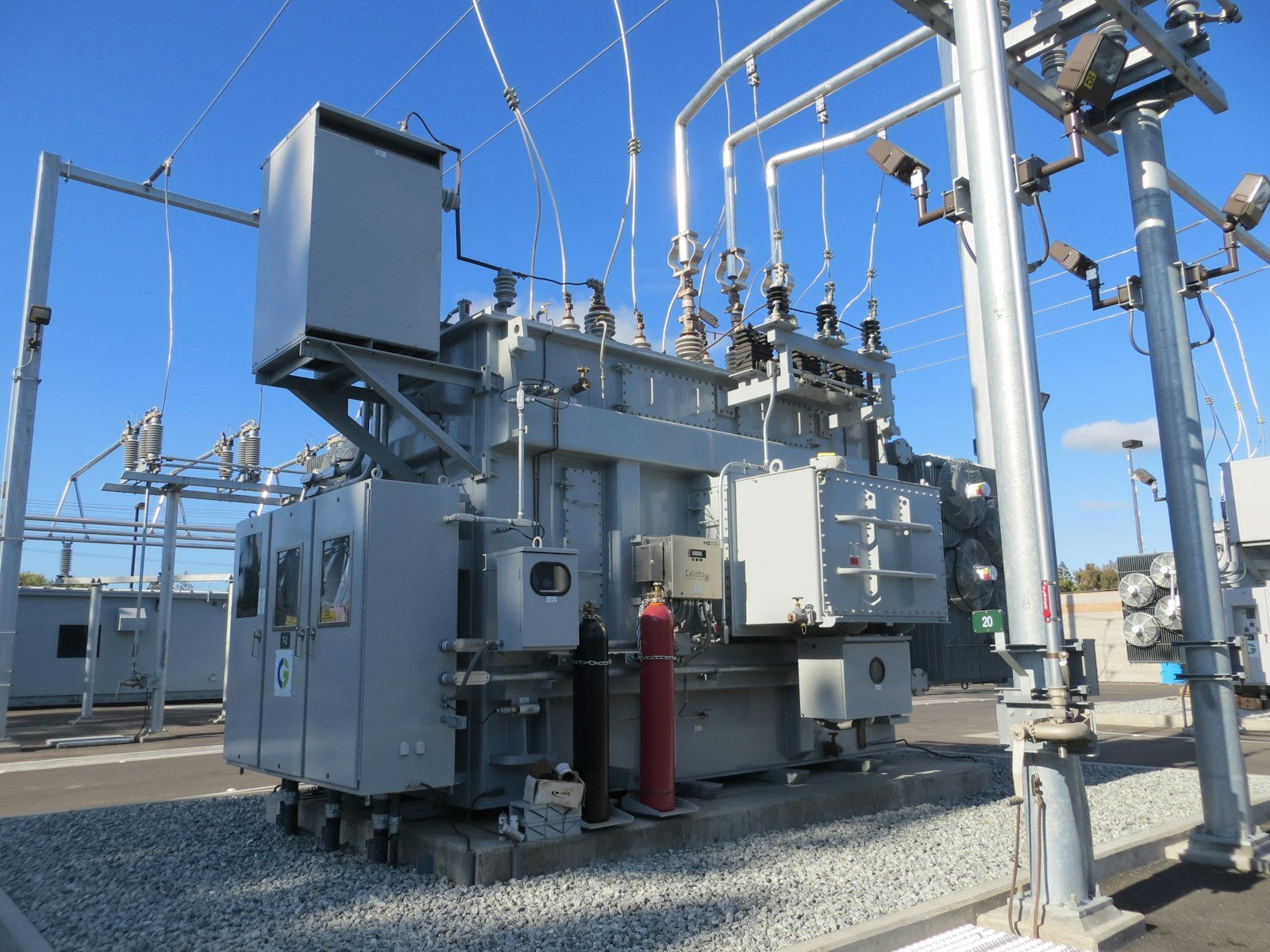

Subestação industrial: o que a manutenção esquece até o dia da parada

A subestação é o ponto onde toda a energia da fábrica passa. É também, com frequência, o equipamento com o intervalo de manutenção mais longo da planta, às vezes medido em anos. A combinação é ruim: um único ponto de falha, altíssima criticidade e a menor frequência de inspeção do parque.

Por que a subestação some do plano de manutenção

Não é descuido, é dificuldade prática. Intervir na cabine primária exige desligamento geral, profissional habilitado em média tensão, procedimento formal e, muitas vezes, solicitação de desligamento à concessionária. Como cada intervenção custa uma parada de produção, ela vai sendo adiada até que algo aconteça.

O problema é que o custo de uma falha não programada na entrada de energia é sempre maior do que o da parada planejada, porque acrescenta o tempo de diagnóstico, a espera por peça de média tensão e, em alguns casos, a queima do transformador.

O que inspecionar, e com que frequência

• Anual: inspeção visual completa, limpeza de isoladores e buchas, verificação de vedação, reaperto de conexões com torquímetro e termografia com carga.
• Anual: ensaio de resistência de isolamento nos cabos e no transformador, e medição da malha de aterramento.
• Anual: teste funcional dos relés de proteção e da chave seccionadora, incluindo o intertravamento mecânico.
• A cada dois ou três anos: análise físico-química e cromatográfica do óleo isolante em transformadores a óleo.
• Contínuo: leitura de temperatura, nível e pressão do transformador, quando existir instrumentação.

O óleo isolante conta a história antes da falha

Essa é a parte mais subestimada. O óleo do transformador não serve apenas para isolar e refrigerar: ele registra quimicamente o que acontece dentro do equipamento. A análise cromatográfica identifica os gases dissolvidos e permite distinguir aquecimento localizado, arco elétrico e descarga parcial, cada um com uma assinatura de gases diferente.

Um transformador em processo de degradação avisa meses antes de falhar. Só que o aviso está dentro do óleo, e quem nunca coleta amostra nunca escuta. Análise de óleo é barata comparada ao equipamento que ela protege.

Aterramento e malha

A malha de aterramento da subestação tem duas funções que costumam ser confundidas. Ela protege pessoas, limitando as tensões de passo e de toque durante uma falta, e serve de referência para o sistema de proteção atuar. Uma malha degradada por corrosão pode manter resistência aparentemente aceitável e ainda assim falhar na distribuição de potencial.

A medição periódica de resistência precisa ser feita com método adequado ao terreno e registrada com a data e a condição do solo, porque solo seco e solo úmido dão resultados bem diferentes. Comparar medições feitas em épocas distintas sem esse registro leva a conclusões erradas.

A documentação que a fiscalização pede

A NR-10 trata instalações em alta tensão com exigências específicas, e a subestação entra integralmente nesse escopo. Isso significa profissional autorizado e habilitado, procedimento escrito para cada intervenção, análise de risco, sistema de bloqueio, e o registro de tudo no Prontuário das Instalações Elétricas.

Vale conferir também se o diagrama unifilar da subestação corresponde ao que está instalado. Ampliações feitas ao longo dos anos costumam ficar de fora do desenho, e é justamente nessa divergência que a auditoria encontra a não conformidade.

Por onde começar se faz anos que ninguém entra lá

Comece por uma inspeção termográfica com a planta operando, que não exige desligamento e revela os pontos quentes mais urgentes. Em paralelo, colete amostra de óleo e faça a análise. Esses dois exames custam pouco, não param a produção e dão o diagnóstico necessário para planejar a primeira parada com escopo definido, em vez de abrir a cabine sem saber o que vai encontrar.
